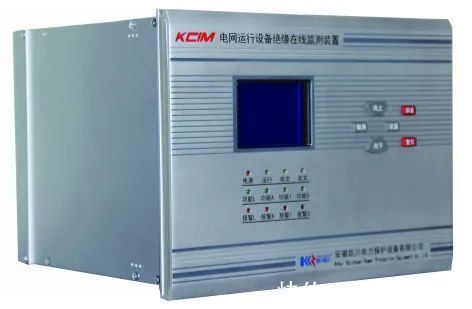

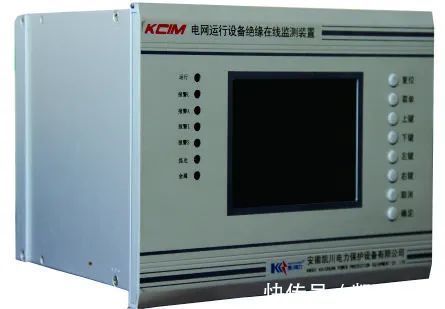

KCIM-A型避雷器绝缘在线监测装置
监测对象
避雷器（高压氧化锌避雷器）
监测原理
高压氧化锌避雷器MOA绝缘在线监测装置利用基波法测量氧化锌避雷器的泄漏电流和阻性的电流来实现动态监测避雷器的工作状况。
基波法是采用数字滤波技术及模拟滤波技术，从采集到避雷器泄漏总电流中找出阻性电流的基波部分，并根据阻性电流来判断避雷器的绝缘状况。基次谐波分析法的主要原理为：在正弦波电压的作用下，MOA的阻值电流中只有基波电流做功产生功耗，另外，无论谐波电压如何，阻性基波电流都是一个定值，因此全电流经数字谐波分析，提取基波进行阻性电流分解，即可得到阻性电流的基波，根据阻性电流基波所占比例的变化来判断MOA的工作状况。
这种方法的最大特点就是能有效避免电网的谐波干扰，能更真实的反映实际情况
主要功能
实时监测氧化锌避雷器（MOA）的泄漏电流、阻性电流、基波电流、有功损耗及超值报警。
主要特点
1.KCIM在线监测装置与避雷器完全隔离，高精度微电流传感器通过避雷器底部下端接地线，同时也不改变原避雷器的任何接线及运行方式，安全可靠；
2.采用高精度微电流传感器，能充分保证监测的精度；
3.本装置把微弱泄漏电流采集技术、EMC技术、计算机技术、通信技术应用于电力工程，用准确的指标反映高压系统氧化锌避雷器的运行状态。
安装方式及主要组成
1.主体部分（即控制显示部分）安装在开关柜仪表门面板上或二次室内；
2.附件部分（即采集泄漏电流部分的传感器）安装在高压室内，即避雷器的安装横梁上；
3.主体与附件部分采用屏蔽双绞线连接，标准配置为5米；
4.整套装置由主体部分（KCIM-A）、高精度微电流传感器（HCS系列）及屏蔽双绞线三部分组成。
?
